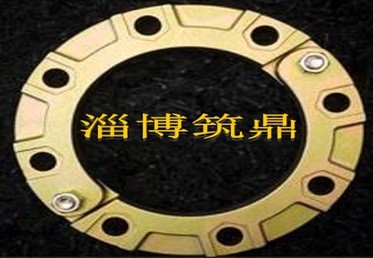

防銹蝕處理活套法蘭
活套法蘭:
活套法蘭是利用翻邊、鋼環等把法蘭套在管端上,法蘭可以在管端上活動。鋼環或翻邊就是密封面,法蘭的作用則是把它們壓緊。由此可見由于被鋼環或翻邊擋住,活套法蘭不與介質接觸。因為法蘭是可以活動的,不直接和管道連接,所以稱之為活套法蘭,也有另一種說法叫松套法蘭。
|

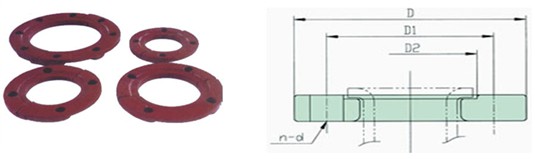

公稱直徑DN(mm) |
D mm |
D1 mm |
D2 mm |
n-d |
|
50 |
165 |
125 |
104 |
4-18 |
|
65 |
185 |
145 |
124 |
4-18 |
|
80 |
200 |
160 |
135 |
8-18 |
|
100 |
220 |
180 |
160 |
8-18 |
|
125 |
250 |
210 |
186 |
8-18 |
|
150 |
285 |
240 |
214 |
8-22 |
|
200 |
340 |
295 |
270 |
8-22 |
|
250 |
395 |
350 |
322 |
12-22 |
